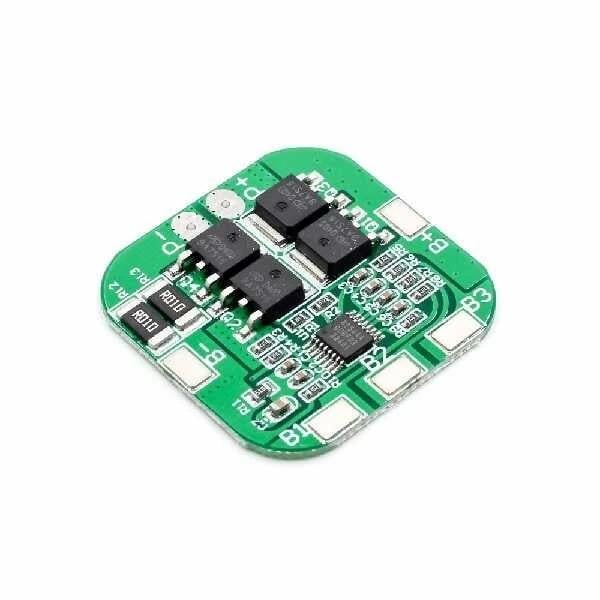

4S 20A BMS - Batarya Yönetim ve Koruma Modülü (V-0060)

Balans görevi gören 4S 20A BMS Kartı, pil koruması içindir. Pil şarjı sağlamaz. 4 adet 18650 pil için uygundur.

Kart Bağlantıları:

B+ : Pilin + bağlantısı
B-  : Pilin - bağlantısı
B1 : Pil 1 ve Pil 2 arasında bağlantı
B2 : Pil 2 ve Pil 3 arasında bağlantı
B3 : Pil 3 ve Pil 4 arasında bağlantı
P+ : Pozitif kutup bağlanır.Şarj ve yük bağlantısı için ortak nokta.
P- : Negatif kutup bağlanır. Sarj ve yük bağlantısı için ortak nokta.

Özellikler:

Kısa devre koruma
Şarj voltajı: 14.8 V (Li-Ion 18650 veya li-ion pil anma gerilimi) / 16.8 V (Li-Ion pil tam şarj gerilim) / 14.4 V (Lipo akü anma gerilimi)
Aşırı şarj - deşarj koruma
Aşırı akım koruma
Aşırı şarj algılama gerilimi : 4.25 – 4.35V ± 0.05V
Aşırı deşarj algılama gerilimi : 2.3 – 3.0V ± 0.05V
Max. Şarj akımı (sürekli) : 10A
Üst limit anlık akım: 20A
Boyut: Çap: 35 x 35 x 3.0 mm
