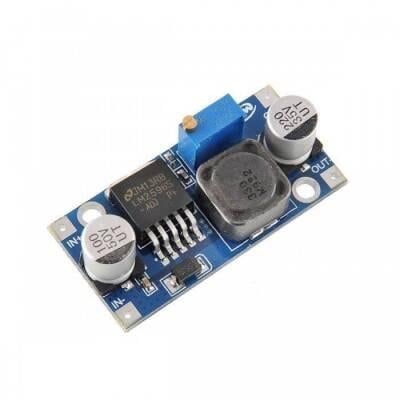

Mini Ayarlanabilir 3A Voltaj Regülatör Kartı - LM2596-ADJ (V-0035)

LM2596 regülatörü, voltaj düşürücü anahtarlama regülatörünün kolay ve rahat tasarımı için ideal olan monolitik entegre devredir. 3A yük taşıma yeteneğine sahiptir. Üzerindeki trimpot ile çıkış voltajını 1.25-30V arasında ayarlayabilirsiniz. Voltaj düşürücü modül olduğu için giriş gerilimini her zaman çıkış geriliminden yüksek ayarlamanız gerekir.

LM2596 dönüştürücü bir anahtar modlu güç kaynağı olduğundan, verimliliği, özellikle yüksek giriş gerilimlerinde olmak üzere, popüler üç terminalli lineer regülatörlere kıyasla oldukça yüksektir. Robotik projelerinizde kolayca kullanabilirsiniz. 150 kHz'lik bir anahtarlama frekansında çalışır, böylece düşük frekanslı anahtarlama regülatörleri için gerekenden daha küçük boyutlu filtre bileşenlerine izin verir.

Not: İlk kullanım sırasında trimpotun uzun süre çevrilmesi gerekir. Voltajın düştüğünü görene kadar trimpotu çeviriniz.

Teknik Özellikler

Modül Özellikleri: İzole edilmemiş step-down anahtarlama regülatörü
Giriş voltajı: DC 4-35V
Çıkış Voltajı: Ayarlanabilir 1.25 30V DC (Giriş çıkıştan 1.5V daha büyük olmalıdır)
Çıkış Akımı: Nominal 2A, maks. 3A (Ek ısı emici gerekli)
Dönüşüm verimliliği: % 92'ye kadar
Minimum düşme gerilimi: 1,25V
Voltaj regülasyonu:% 0.5
Dinamik tepki hızı:% 5 200uS
Anahtarlama Frekansı: 150KHz
Devre koruması: SS36
Çalışma sıcaklığı: Endüstriyel sınıf (-40 ila + 85 ° C)
Yük regülasyonu:% 0,5

Not: İlk kullanımda çıkış voltajını düşürün, potansiyometreyi saatin tersi yönünde yaklaşık 7-8 tur boyunca yavaşça çevirin.


Kullanmadan önce nasıl kurulur:

Güç girişinin özelliklerde belirtilen giriş voltajından daha büyük olmadığından emin olun.
Multimetreyi DC Voltaj olarak ayarlayın.
Ayar potansiyometresini yavaşça istediğiniz gerilime getirin.
