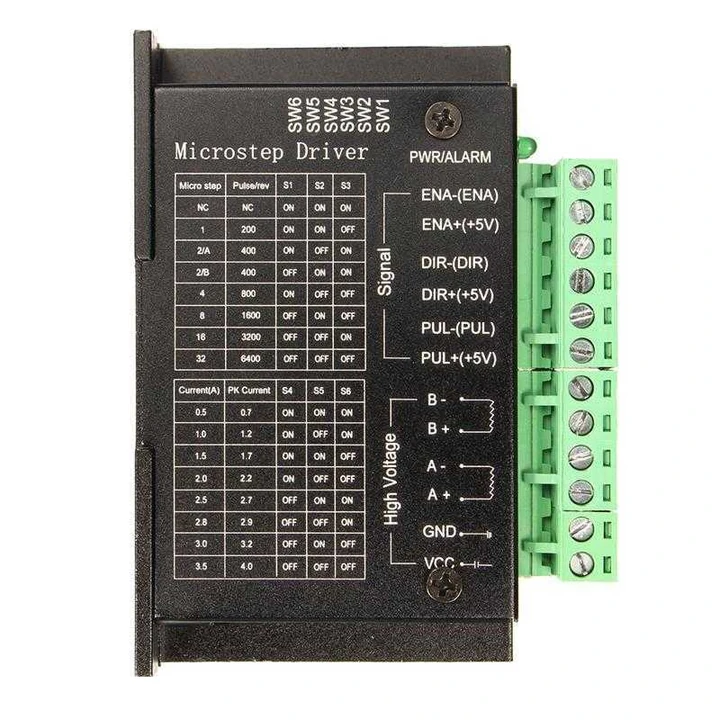

TB6600 4A Step Motor Sürücü
Bu ürün Toshiba TB67S109AFTG çipini barındıran yüksek performanslı 2 faz bipolar step motor sürücüsüdür. TB67S109AFTG tek çip halinde PWM iki kutuplu sinüsoidal sinyalini yüksek performansta düşük titreşim seviyesi ile kontrol edebilir.
Yeni tasarımı sayesinde 42V 4A değerlerine kadar gücü destekler. 2 veya 4 fazlı step motorları ( Nema17, Nema23, Nema24 ve Nema34 )kontrol edebilir.
Optik olarak giriş çıkış arasındaki sinyal izole edilmiştir. Yüksek voltaj , düşük voltaj , yüksek akım ve kısa devre koruması vardır. Üzerindeki büyük alüminyum blok sayesinde çip üzerinde oluşan ısıyı kolayca dağıtır. Dış koruması metaldir.
Özellikler:
Selectable excitation mode (1/1, 1/2, 1/4, 1/8, and 1/16 step) Single power supply 42V DC ye kadar besleme voltajı 4A e kadar çıkış akımı IOUT= 4.0 A (absolute maximum ratings, peak, within 100ms) IOUT= 3.5 A (operating range, maximal value) 2 ve 4 fazlı motorlarla uyumluluk Yüksek hızlı giriş çıkış sinyali arası optik izolasyon 1, 2, 4, 8, 16 ayarlanabilir mikroadım kontrolü Üzerindeki anahtarlama paneli ile motor kontrolü el ile yapılabilir Ağırlık: 200 gram Operating Temperature: -10 to 45 ℃ Storage temperature: -40 ℃ to 70 ℃ Bu ürüne hız, adım sayısı ve yön için Arduino,PIC gibi bir mikrodenetleyici gereklidir. Halihazırda CNC makinası gibi bazı sistemlerin kontrol kartları ile de uyumludur.
Ancak Sadece bu sürücü ve motor ile çalışmak isterseniz şu ürün ile motoru bir yöne istediğiniz hızda döndürebilirsiniz.
